為保證為客戶提供最適合的散熱風扇及散熱解決方案，我們在研發(fā)上持續(xù)投入，目前擁有自己的可靠性測試中心，其中的風量測試中心即風洞實驗室擁有三臺風量測試范圍為：0.2CFM-2000CFM，風壓測試范圍為：0mmAq-800mmAq的風洞（風量風壓的測試儀器設備）設備。通過風洞，我們可以測試風扇的風量風壓數據及直觀的曲線圖，還能測試出客戶端產品系統阻抗數據，參考數據，選擇最適合的散熱風扇參數的風扇，達到最佳散熱效果。

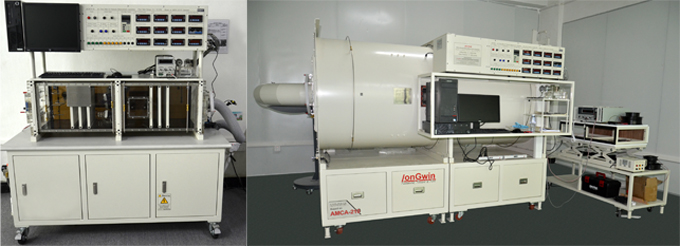

下圖為我司其中兩臺風洞：
下邊我們來簡單直接的介紹一下如何通過測試數據——風量風壓數據及曲線圖來選擇散熱風扇。
1.實線FPC系風扇特性曲線，需由風洞量測；
2.虛線SRC系客戶系統阻抗，亦需由風洞量測，因客戶不同所以一般風扇僅標識出FPC。
3.FPC與SRC交界點即為客戶使用操作點OP，Qb與Pb是可滿足客戶使用上所需求特性，因此客戶選擇風扇時僅以Qa與Pa來選擇并不是最適切的。建議客戶提供系統給我們，為客戶免費測出SRC可更容易選擇適用風扇以及判定客戶的系統阻抗設計是否得宜。
通過風量風壓曲線（PQ曲線）及系統阻抗曲線選擇散熱風扇呢？如圖，假設有Ａ、Ｂ二風扇，應如何通過特性曲線選擇較適合風扇？
1.答案是FAN a為較適用風扇；因為特性曲線交叉于R1上之操作點OPa較操作點OPb特性佳，Qa>Qb(風量)，Pa>Pb(靜壓)。
2.此FAN b雖然風量與靜壓都較FAN a高，但客戶使用上應以OPa為最佳選擇；非僅以風扇最大風量與最大靜壓作為選擇依據。
3.而系統阻抗設計的好壞也是選擇風扇的重點之一；圖中R1系最佳系統阻抗設計，R2系系統阻抗較高，R3較低；要改善系統阻抗設計應自系統進出風口之大小調整、系統內組件排放位置調整等，再經由風洞之測試即可調整及驗證出最佳的系統阻抗。
4.比較FAN a與FAN b可得知FAN a之馬達扭力與扇葉、外框設計特性較FAN b佳。
通過這些簡單介紹，您是否可以通過風洞實驗室測試出來的風量風壓曲線、系統阻抗曲線及兩者參數初步選擇散熱風扇呢，如果還有什么問題，您可以咨詢我司。
