壓力損耗（靜壓）最大時稱為最大靜壓Pmax，即曲線與縱坐標交點處值；

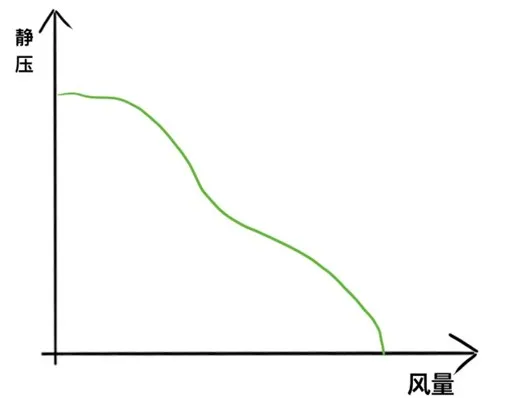

風扇入口與出口二端壓力差與當時狀態下流量Q的對應值為PQ值，即曲線上的各點的值（P，Q）。
我們通過產品的相關參數，以及產品需求散熱的相關數據，可以計算出產品達到預期散熱效果所需的風扇風量（《如何計算產品所需散熱風扇的風量》一文中有介紹）。
當計算出所需的風扇風量值時，我們可以通過散熱風扇PQ曲線特性，配合產品的系統阻抗特性曲線，進一步選擇更為適合產品需求的散熱風扇。

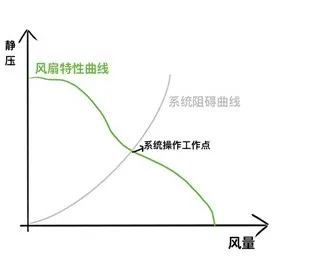

綠色的曲線為風扇特性曲線（FPC，F(xiàn)an Performance Curve），需由風洞量測；
灰色的曲線為客戶系統阻抗曲線（SRC，System Resistance Curve），亦需由風洞量測，因客戶不同所以一般風扇僅標識出FPC；
FPC與SRC交界點即為客戶系統操作工作點OP，Qb與Pb是可滿足客戶使用上所需求特性，因此客戶選擇風扇時僅以Qa與Pa來選擇并不是最適切的。建議客戶提供系統給我們，為客戶免費測出SRC可更容易選擇適用風扇以及判定客戶的系統阻抗設計是否得宜。

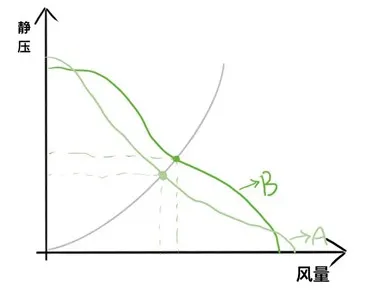

通過FPC與SRC示意圖可以知道：A風扇的靜壓最大值和風量最大值高于B風扇，但是B風扇的交點高于A風扇，因此B風扇會更適合這個產品一些。
對于高阻抗的結構系統，可以選擇高風壓的風扇。反之，對于低阻抗的系統，則更適合選擇高風量的散熱風扇。

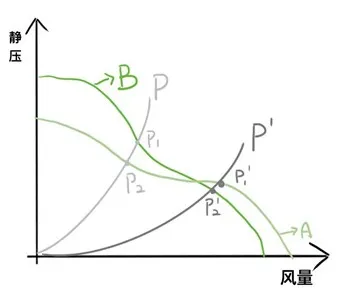

如圖所示，對于P產品，高風壓的B風扇會更為合適；對于P’而言，高風量的A風扇會更為適合。
通常我們沒有辦法準確測量系統阻抗，一般應該選擇比預測風量大1.5-2倍的散熱風扇。
所以，在選擇散熱風扇的時候，風扇0靜壓下的風量并不是影響散熱效果的唯一指標，還需要根據機箱的結構的系統阻抗，來選擇最為合適的散熱風扇。
華夏恒泰，作為一家集研發與生產為一體的客制化散熱風扇生產廠家，不僅僅能為您提供最具性價比的散熱風扇產品，還可以為您提供更為合適的散熱解決方案，如有相關需求及疑問，請聯系我司。
